趨勢圖也稱線圖，是在二維平面上用相連的虛線表示數量變化規律的統計圖形。在實踐中，時間序列常被繪制成折線圖，以初步直觀地判斷變量的長期變化趨勢和發展規律，故稱趨勢圖。

尋找質量問題的直觀工具5—趨勢圖和散布圖

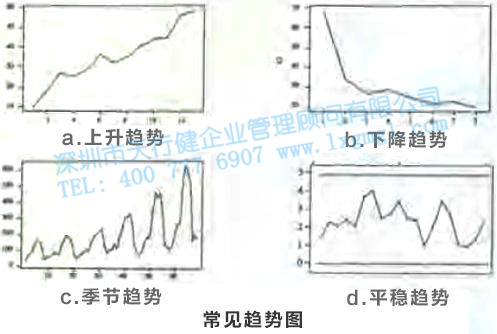

在質量管理中，往往根據定期抽樣獲得的數據繪制趨勢圖。觀察其長期可能的變化規律。常見的趨勢圖有上升趨勢圖A、下降趨勢圖B、季節性趨勢圖C、穩定趨勢圖D等。

Minitab軟件繪制趨勢圖的方法：

按照圖形>時間序列圖…的順序打開時間序列圖對話框，并選擇趨勢圖的數據。此時，變量框底部的選擇按鈕將由灰色變?yōu)楹谏?。點擊它，選中的變量會進入右邊的圖形變量框(如果你打算同時做多個變量的趨勢圖，依次選中就可以了)，其他項保持軟件默認狀態。此時點擊確定，將自動繪制出變量的趨勢圖。

2.散點圖

散點圖又稱散點圖，通常用于研究兩個變量之間的相關性。

散點圖要求數據必須成對出現，所以可以將這兩個變量中的一個指定為Y，另一個指定為X，分別以X和Y為橫坐標和縱坐標，在平面直角坐標圖上畫出所有的觀測值對(X，Y)，即得到X和Y的散點圖，根據坐標圖中各點的分布，可以直觀地看到X和Y的相關性。

尋找質量問題的直觀工具5—趨勢圖和散布圖

示例:

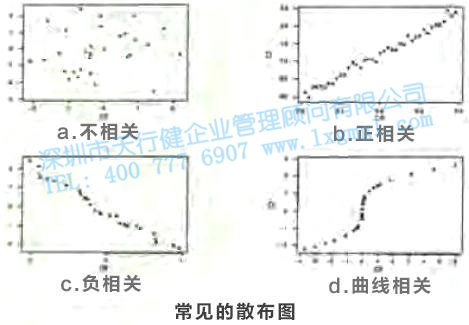

在圖A中，X與Y無關；在圖B中，X與Y正相關；案例C中，X和Y負相關；在圖D中，X和Y是曲線相關的。從圖形上看，可能滿足三次曲線關系。當然，僅從圖形上看，并不能完全確定是什么樣的曲線關系。實際情況也可能是二次曲線關系或其他曲線關系。

Minitab軟件繪制散點圖的方法：

按照Craph>Plot…的順序打開繪圖對話框，可以看到與時間序列繪圖對話框不同的是，右邊的圖形變量框中不僅有Y項，還有X項；要選擇散點圖的數據，變量框底部的選擇按鈕將由灰色變?yōu)楹谏?。點擊它，選中的變量將進入圖形變量?？験變量的位置，這樣第二個選中的數據將進入變量X的位置；其他的保持軟件的默認狀態。此時點擊確定，變量的散點圖就會自動繪制出來。
